Profiler Permukaan Jalan (RSP) dari Produsen China

Kekasaran trotoar, sebagai faktor utama dari beban dinamis yang dari pergerakan kendaraan, dapat mempercepat kerusakan trotoar serta keausan kendaraan. Dengan menggunakan RSP, kekasaran trotoar dapat ditentukan sebagai IRI.

TBTPQL dengan modular yang berbeda dapat digunakan untuk mengukur parameter trotoar lainnya, seperti SMTD/MPD, RUT dll. Yang dapat dilakukan oleh model TBTPQL-A/C/D yang dapat dilakukan.

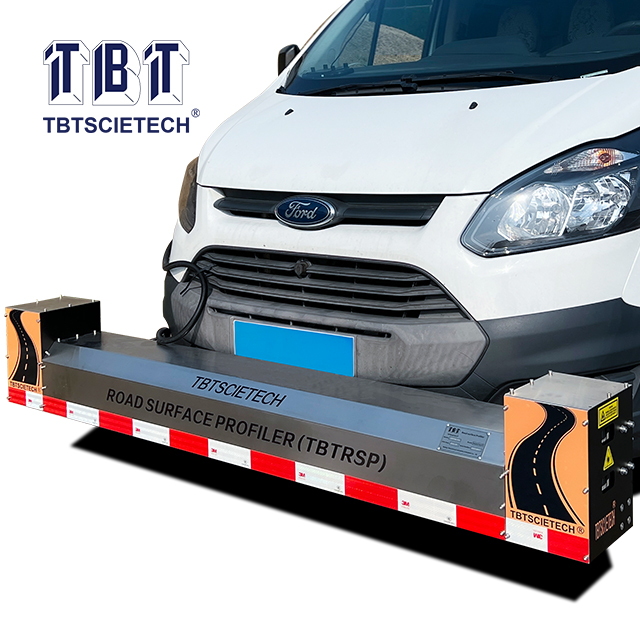

TBTPQL Series Road Surface Profiler (RSP) mengadopsi kombinasi sensor laser dan accelerometer untuk mengukur profil longitudinal; Ini adalah perangkat pengukur waktu yang nyata dan terus menerus untuk mengumpulkan data kondisi perkerasan.

Ini adalah perangkat pengukur kontinu waktu nyata yang dipasang di bagian depan kendaraan, pemasangan dan pengoperasian yang mudah;

TBTPQL Series Road Surface Profiler (RSP) dapat dilengkapi bersama dengan perangkat untuk mewujudkan pengukuran kerusakan jalan seperti deteksi retak (LCMS).

Mesin ini banyak digunakan untuk memeriksa kualitas jalan raya, trotoar, jalan lari bandara dll.

TBTPQL Series Road Surface Profiler (RSP) mengadopsi kombinasi sensor laser dan accelerometer untuk mengukur profil longitudinal; Ini adalah perangkat pengukur waktu yang nyata dan terus menerus untuk mengumpulkan data kondisi perkerasan.

Selain IRI, RSP dengan modular yang berbeda dapat digunakan untuk mengukur parameter perkerasan lainnya, seperti SMTD/MPD, RUT dll. Yang dapat dilakukan oleh TBTPQL-A/C/D model kami.

Ini adalah perangkat pengukur kontinu waktu nyata yang dipasang di bagian depan kendaraan, pemasangan dan pengoperasian yang mudah;

TBTPQL Series Road Surface Profiler (RSP) dapat dilengkapi bersama dengan perangkat untuk mewujudkan pengukuran kerusakan jalan seperti deteksi retak (LCMS).

1. Sistem modular, mudah untuk pemeliharaan;

2. Pengumpulan data real-time untuk IRI, σ, RN, RQI, SMTD/MPD, RUT, kecepatan dll.

3. Pengujian dengan kecepatan lalu lintas memungkinkan pengukuran yang lebih cepat dan menghemat waktu;

4. Tampilan Grafik Waktu Nyata;

5. mengadopsi sensor dan accelerometer impor

6. Lebar Jalur 3500mm

7. Kesepakatan untuk ASTM E950 Kelas 1 Profil;

8. beradaptasi dengan perangkat lunak analisis pihak ketiga seperti Proval

9. Dengan GPS built-in, dapatkan koordinat secara real time (untuk model TBTPQL-A/D/F)

10. Dengan DMI yang dipasang pada roda belakang, mudah untuk mensurvei jarak;

11. Sensor laser dapat diperpanjang hingga 17 pcs dan min. ke 7pcs.

TIDAK .	Keterangan	Spesifikasi
1	Proyek pengujian	IRI, RN, SMTD (MPD)
2	Laser (IRI/RUT)	Riftek (dari Republik Belarus)
	IRI Laser Model no.	RF603 125/500
	Model laser rut no.	RF603 245/1000
	Frekuensi	9.4kHz
	Ground clearance	375/745mm
	Rentang pengukuran	± 250/500mm
	Resolusi	＜ 0,05mm
	Tingkat perlindungan	IP 67
	Ketepatan	＜ 0.5mm
3	Laser SMTD	Keyence
	Model laser	LK-G400
	Ground clearance	400mm
	Frekuensi merespons	20kHz
	Rentang pengukuran	± 100mm
	Resolusi	0,05mm
	Tingkat perlindungan	IP 67
	Linearitas	± 0,1% FS
4	Komunikasi	Antarmuka Ethernet
5	Sensor percepatan	Lance (AS)
	Rentang pengukuran	± 10g
	Resolusi	0,00008g
	Frekuensi	0.7 ~ 7700Hz
6	Sensor jarak	Omron
	Hitungan denyut nadi	2000pulse/Turn
	Tingkat perlindungan	IP54
	Akurasi pengukuran	± 0,5 m/km
7	Interval pengambilan sampel	≥1mm
8	Akurasi pengujian bagian vertikal	＜ 0.5mm
9	Panjang gelombang bagian vertikal	1mm ~ 200m
10	Rentang IRI	0 ~ 20m/km
11	Resolusi IRI	0,1m/km
12	Resolusi SMTD	0.01mm
13	Akurasi smtd	0,05mm
14	Rentang pengujian lintasan roda	0 ~ 200mm
15	Resolusi Pengujian Lintasan Roda	0.1mm
16	Lebar jalur penampang	3500mm
17	Ukuran	Bagian Dasar: 1.6m Bagian yang dapat dilepas: 164mm
18	Kecepatan pengujian
	Iri	0 ~ 100km/jam
	Smtd	0 ~ 70km/H.
	Trek roda	0 ~ 70km/H.

A. Unit Utama (Seri TBTPQL) --- Kami mendukung modular yang disesuaikan, seperti, 7pcs, 11pcs;

*A-1 TBTPQL-A: Sensor laser 13pcs (Dual IRI / Dual SMTD / RUT)

A-2 TBTPQL-B: Sensor Laser 1PC (IRI tunggal)

*A-3 TBTPQL-C: Sensor laser 1pc (IRI tunggal/ SMTD tunggal)

*A-4 TBTPQL-D: 2pcs Laser Sensor (Dual IRI/Single SMTD)

A-5 TBTPQL-E: 2pcs Sensor Laser (Dual IRI + SMTD Ganda)

*A-6 TBTPQL-G: 2pcs Laser Sensor (Dual IRI)

* berarti barang penjualan populer

B. Laptop (merek Lenovo / dengan perangkat lunak akuisisi data yang diinstal dan data kalibrasi)

C. blok kalibrasi

D. DMI dengan kabel

E. Kotak Alat

Bagian f.spare

Aksesori G. Refit (untuk modifikasi traktor)
